Apraksts

Standarta aprīkojumā pirmais poļu siltumsūknis

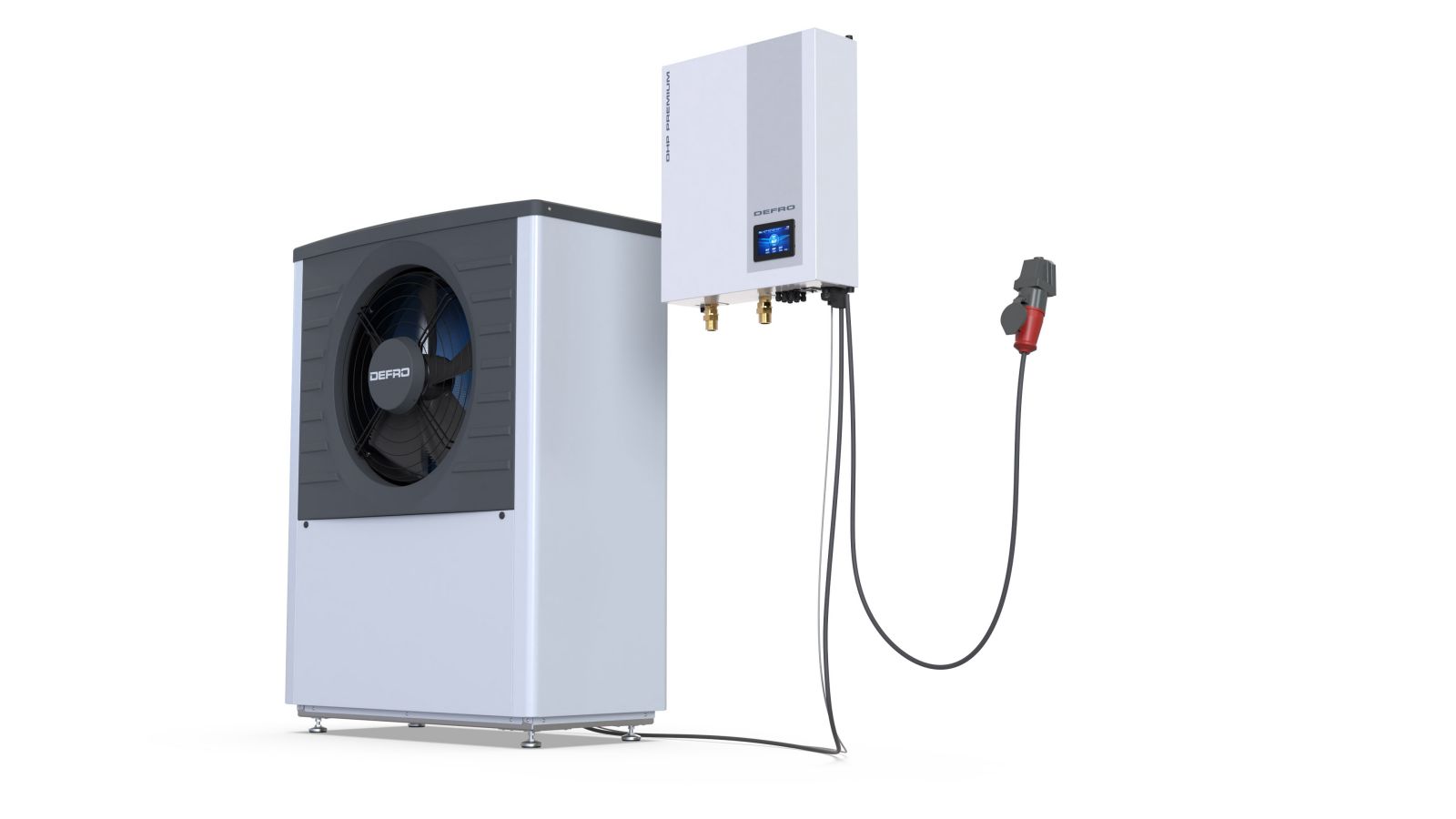

Elektriskais savienojums ir ļoti vienkāršs un ātrs. Tas ir saistīts ar āra bloka savienošanu ar hidromoduli, izmantojot īpašu kabeli, kas piegādāts kopā ar siltumsūkni, un pēc tam pievienojot hidromoduli kontaktligzdai,
izmantojot kabeli ar spraudni, kas arī ir iekļauts komplektā. Tas samazina savienojuma kļūdu risku un ievērojami samazina uzstādīšanas laiku.

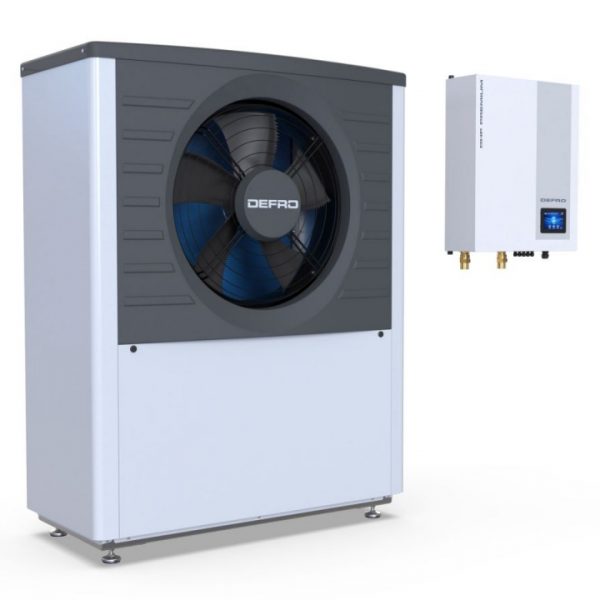

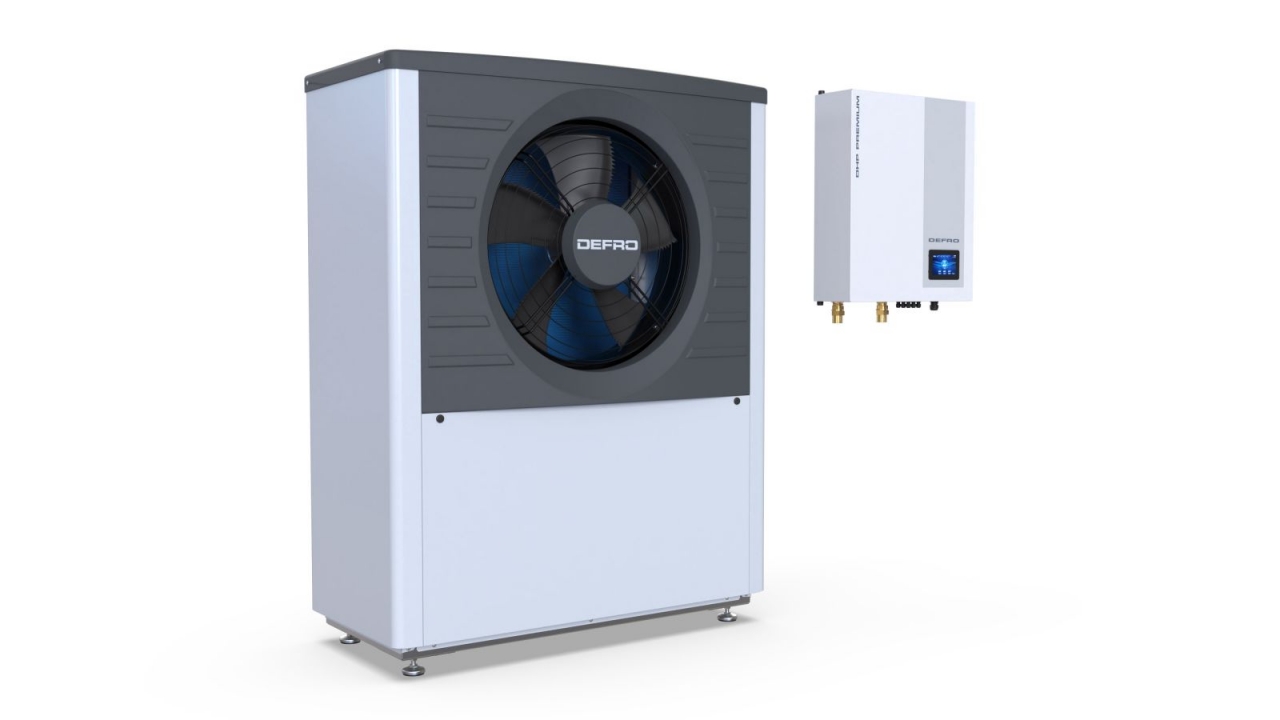

Defro DHP PREMIUM ir jaunākās paaudzes gaiss-ūdens monobloka siltumsūknis, kas radīts īpaši Polijas klimatiskajiem apstākļiem. Projektējis un ražojis Polijā lielākais apkures ierīču ražotājs ar 100% vietējo kapitālu. Ierīci ir pārbaudījuši AGH zinātnieki.

Ieguvumi

• Energoefektivitātes klase A ++ pie 55°C pieplūdes temperatūras.
• Pilnībā funkcionāls un ērti lietojams kontrolleris.
• Piekļuve visiem iestatījumiem un darbības parametriem arī caur mobilo aplikāciju un vietni.
• Elektrības, COP un siltumsūkņa apkures jaudas skaitītājs.
• Īpaši augsta veiktspēja, īpaši zemā temperatūrā.
• Darba parametri A-15 / W35 apstākļos:
• apkures jauda / COP: 7.0kW / 3.01.
• Siltumsūkņa darbība pat pie āra temperatūras -25°C.
• Dzesēšanas funkcija standarta aprīkojumā.
• Komplektā ietilpst hidromodulis, kas aprīkots ar karstā ūdens / apkure pārslēgšanas vārstu, cirkulācijas sūkni, vadības moduli, elektrisko sildītāju ar jaudu 6 kW, kas atbalsta siltumsūkņa darbību īpaši zemās temperatūrās.

Tehniskais zīmējums

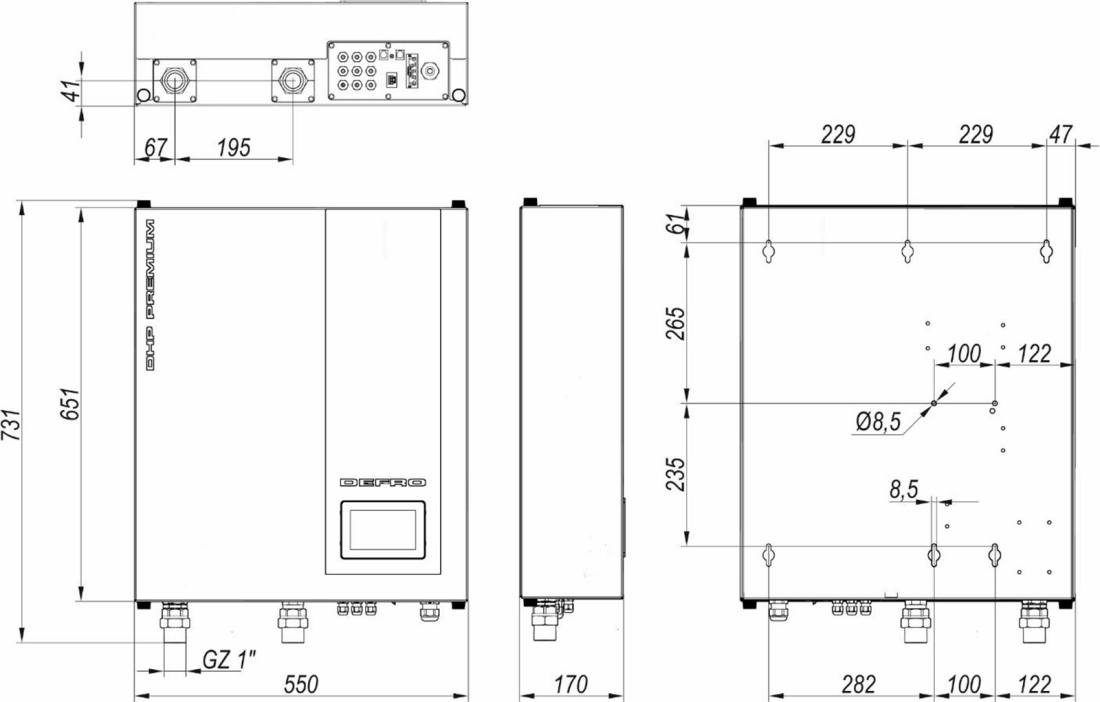

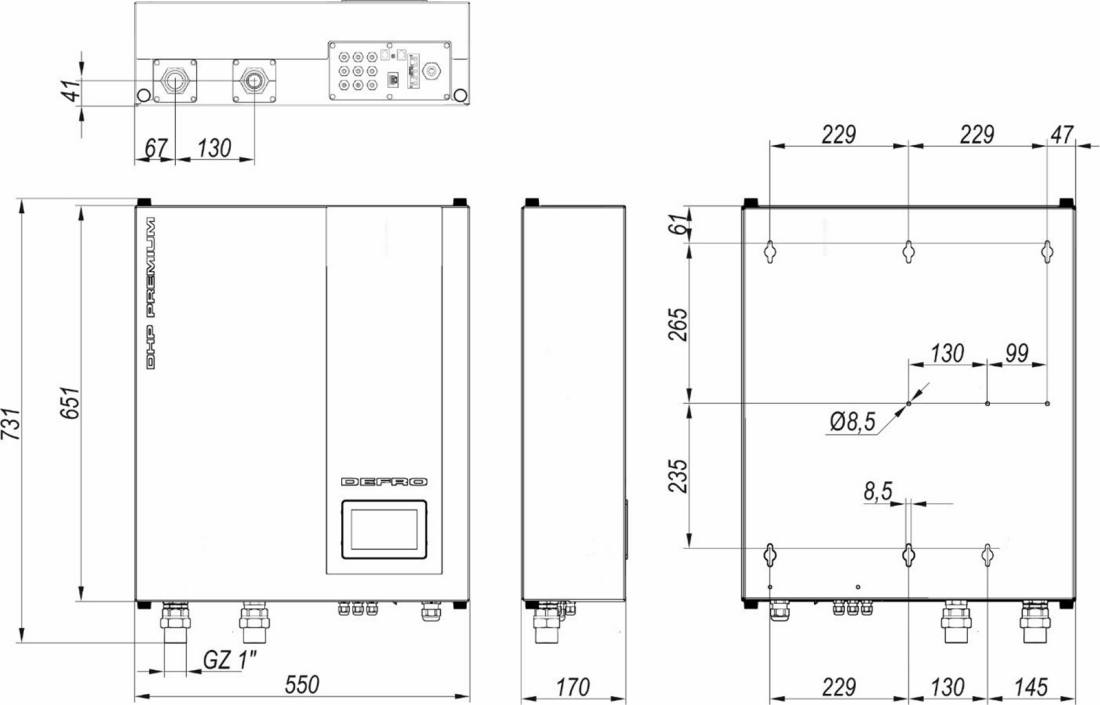

Hidromodulis HM v1- 8, 12 kW

Hidromodulis HM v2- 8, 12 kW

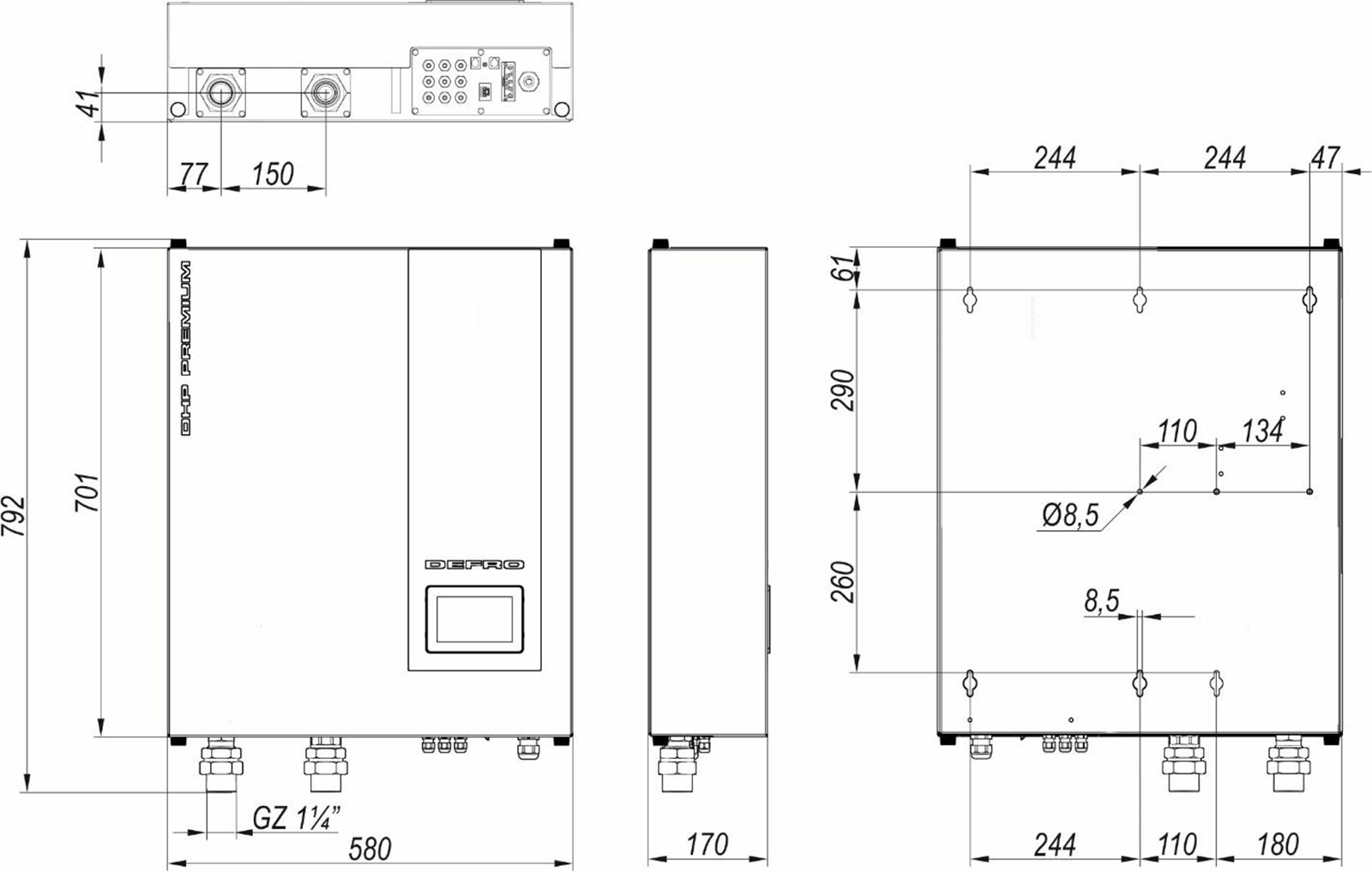

HM hidromodulis – 16 kW

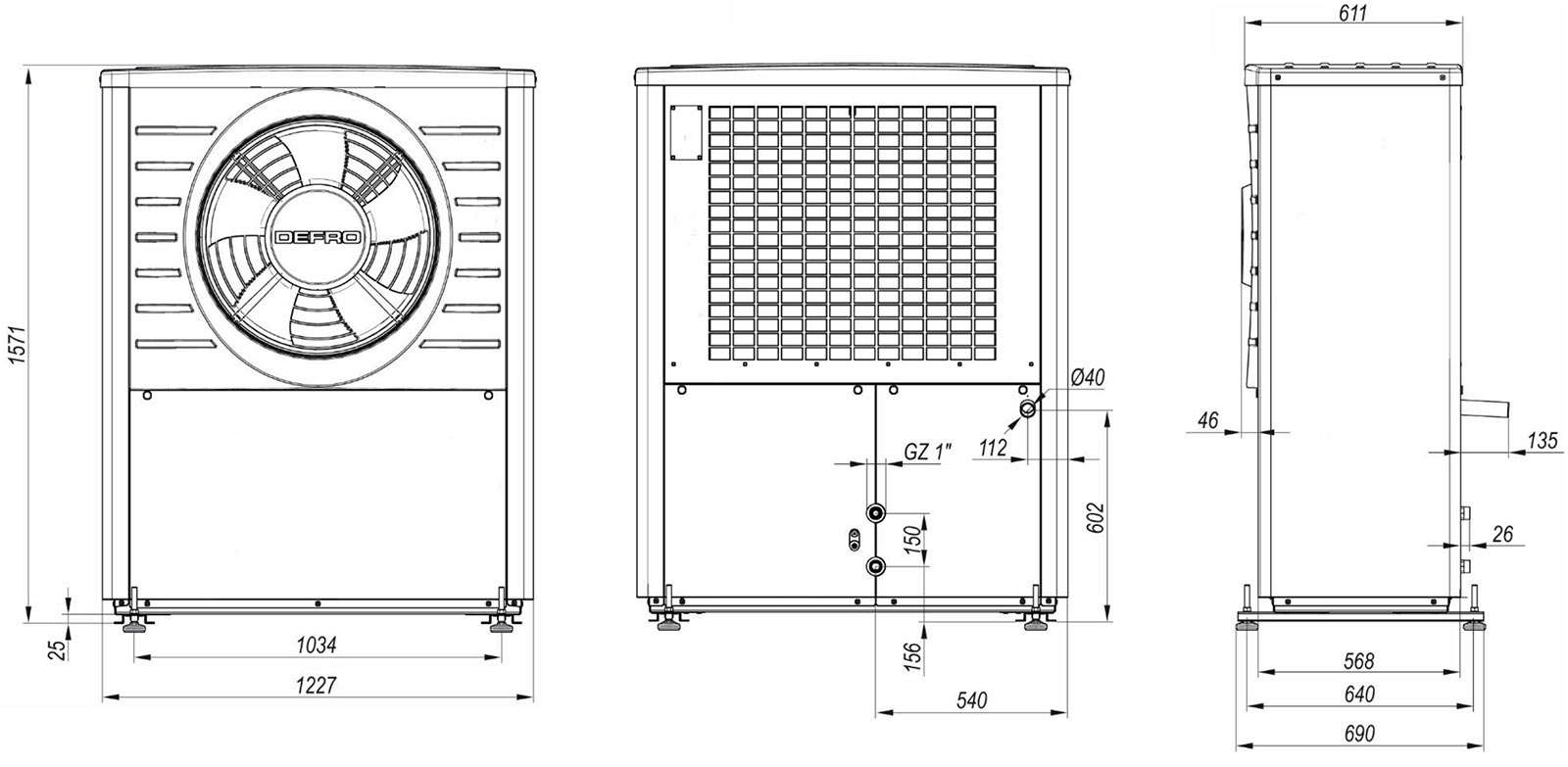

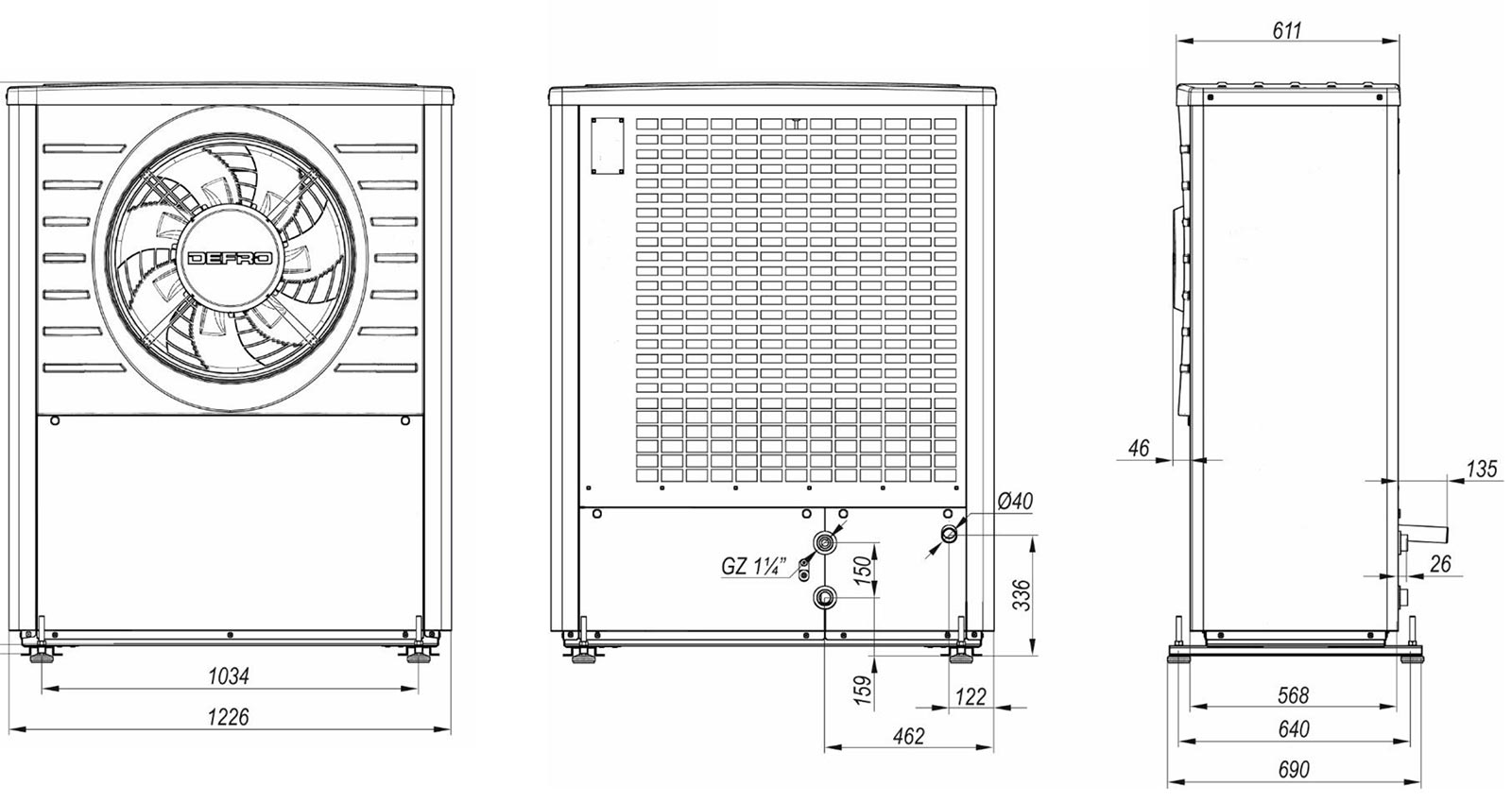

Āra bloka izmēri ir 8, 12 kW

Āra bloka izmēri 16 kW

Specifikācija

Tehnoloģija

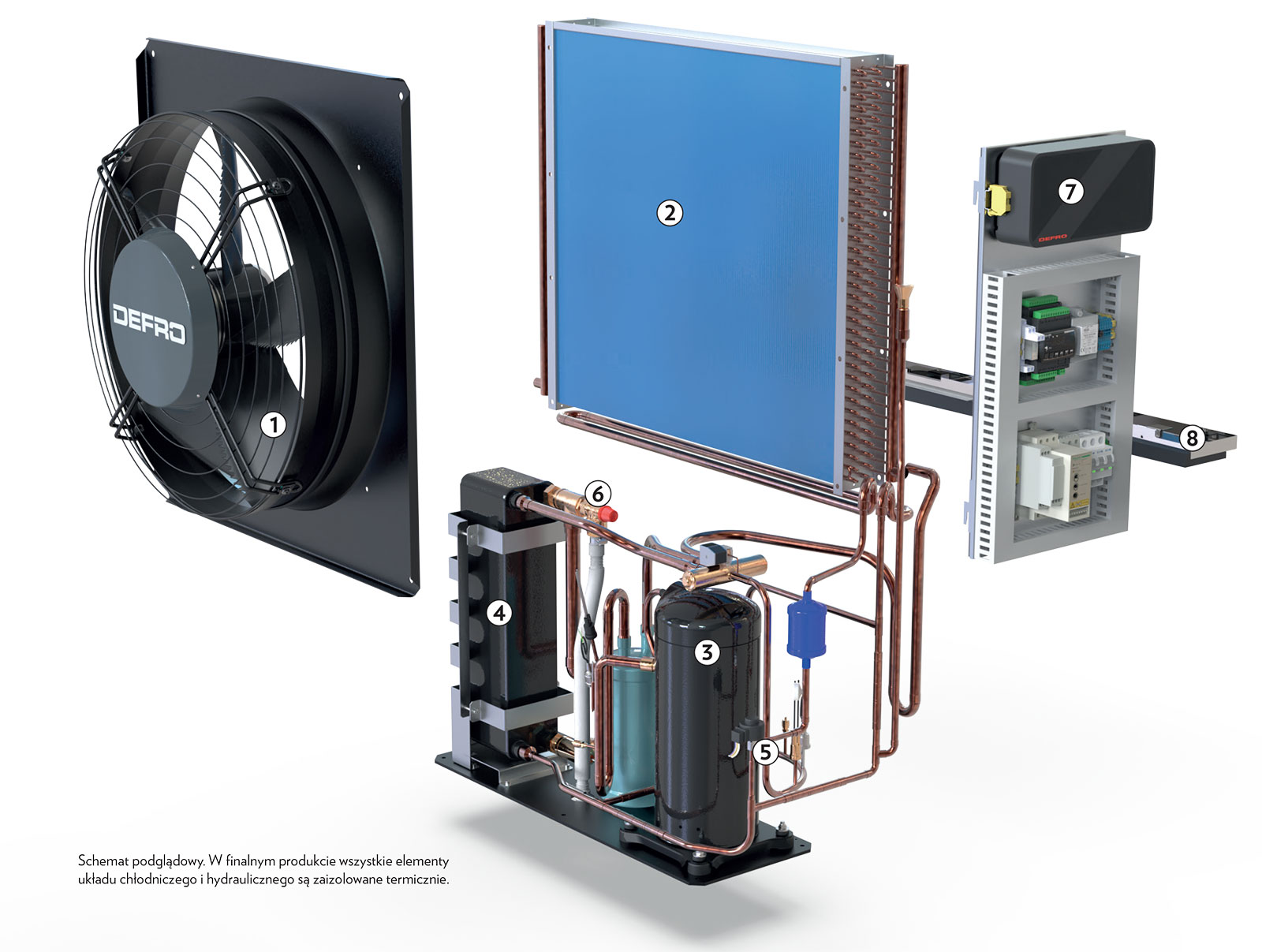

Āra bloka DHP PREMIUM uzbūve

Atšifrējums:

1. Ventilators — liek gaisam plūst cauri iztvaicētājam. Lai samazinātu troksni, ventilatora lāpstiņām galos ir izgriezumi, t.s “Pūces spalvas”.
2. Iztvaicētājs – Iztvaicētājs plākšņu siltummaiņa veidā ir paredzēts brīvas siltumenerģijas saņemšanai no plūstošā ārējā gaisa uz aukstumaģentu (R290 – propāns). Tas ir iespējams, pateicoties propāna fāzes maiņai no šķidruma uz gāzi zemā ārējā temperatūrā. Iztvaicējot zemspiediena aukstumaģentu, tas noņem siltumu no vides (atmosfēras gaisa) un tādējādi to atdzesē.
3. Scroll kompresors – No iztvaicētāja kompresors iesūc gāzveida aukstumnesēju. Tas palielina tā spiedienu, kas vienlaikus izraisa tā temperatūras paaugstināšanos. Kompresors ir uzstādīts uz īpašas “peldošās paplātes”, kas ir atdalīta no konstrukcijas ar vibrācijas slāpētājiem un ir termiski izolēta. DHP Premium izmanto augstākās klases Emerson Copeland Scroll kompresoru, kas paredzēts darbam ar R290 gāzi.
4. Kondensators – No kompresora karstā gāze plākšņu apmaiņas veidā plūst uz kondensatoru. Šeit siltums tiek pārnests no karstās gāzes uz apkures ūdeni. Kondensējošais propāns atdod siltumu, kas iepriekš savākts iztvaicētājā un kompresorā, apkures sistēmai.
5. Elektroniskais izplešanās vārsts – Pēc siltuma izkliedes kondensatorā atdzesētā šķidrā darba vide tiek novirzīta uz izplešanās vārstu. Šeit spiediens tiek pazemināts un temperatūra pazeminās vēl vairāk. Izplešanās vārsts kontrolē, lai iztvaicētājā sasniegtu optimālo aukstumaģenta daudzumu. DHP Premium izmantotais elektroniskais izplešanās vārsts sniedz vislielākās iespējas starp tirgū pieejamajiem risinājumiem. Pateicoties tam, ir iespējams iegūt salīdzinoši augstu COP visā darba temperatūru diapazonā.
6. Drošības vārsts – 2,5 bāru drošības vārsts ir uzstādīts pie kondensatora izejas ūdens pusē. Tas aizsargā sistēmu pret aukstumaģenta (propāna) iekļūšanu apkures lokā un papildus aizsargā plākšņu siltummaini pret bojājumiem ūdens sasalšanas gadījumā apkures lokā.
7. Dzesēšanas cikla regulators Kontrolleris, kas ir atbildīgs par dzesēšanas cikla darbību, ir novietots speciālā ārējā bloka kamerā.
8. Pilienu paplāte tiek izmantota, lai savāktu un iztukšotu iztvaicētāja atkausēšanas ūdeni. Tas ir izgatavots no nerūsējošā tērauda un ir termiski izolēts. Cauruļu sistēma ar siltu darba vidi ir aizsardzība pret sasalšanu. Tādējādi nav nepieciešams papildu elektriskais apkures kabelis. Iepriekš minētie elementi tika ievietoti korpusā, kas paredzēts darbam ekstremālos laika apstākļos. Lai stabilizētu darbu un maksimālu klusumu, konstrukcija ir izstrādāta un izgatavota no augstākās kvalitātes materiāliem. Korpuss ir skaņu izolēts un termiski izolēts. Balsti tika piestiprināti pie īpašiem montāžas profiliem, lai būtu iespējams precīzi nolīdzināt ierīci pat uz nelīdzenas zemes.

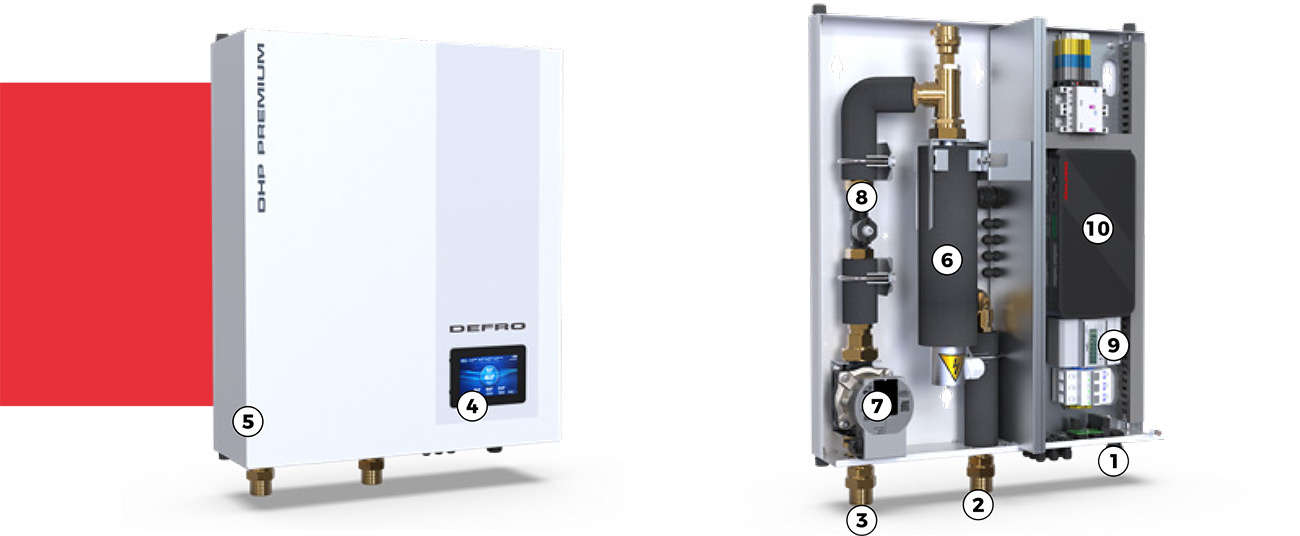

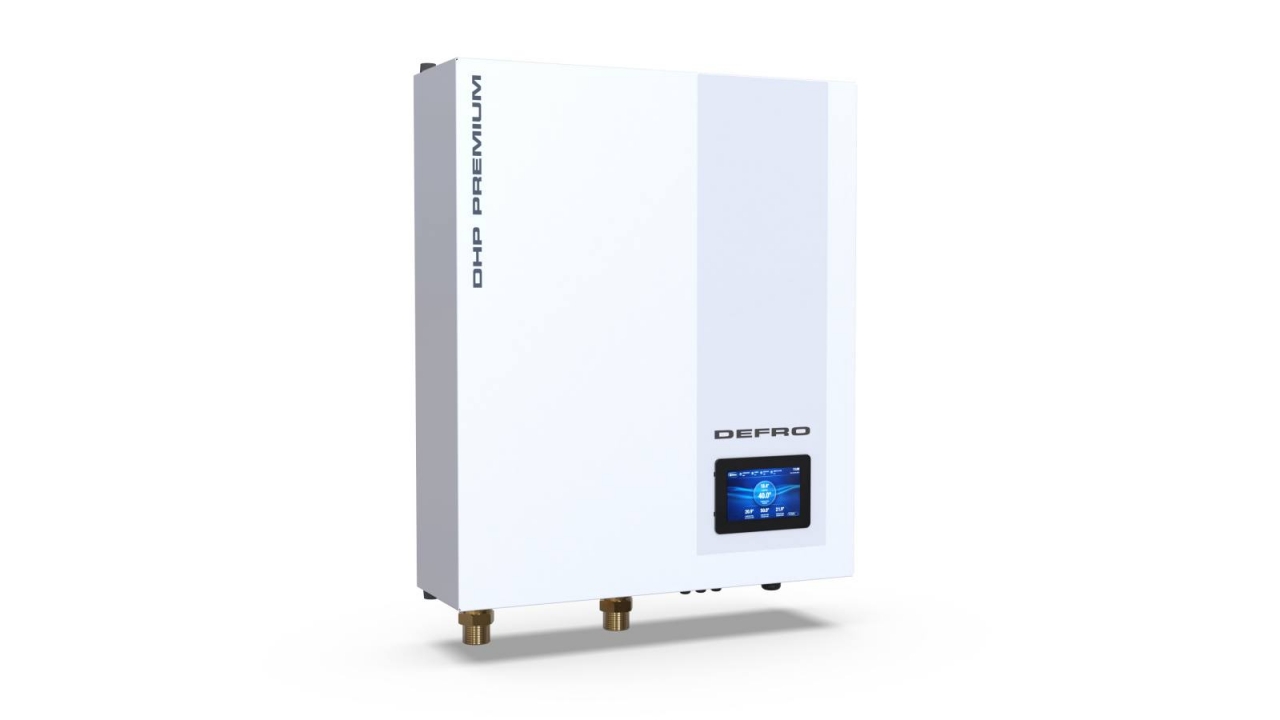

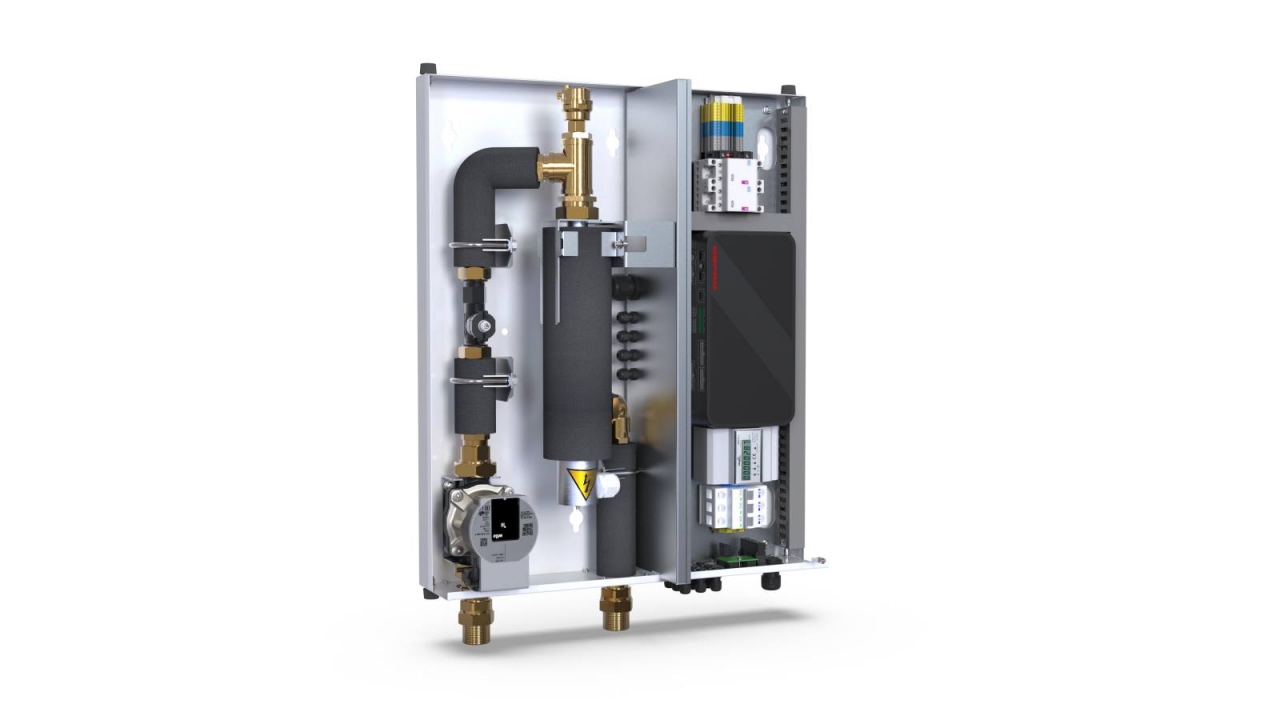

HM hidromodulis

1. Elektriskie savienojumi un sensori.
2. Turpgaitas pieslēgums no āra bloka.
3. CH un karstā ūdens padeves pieslēgums
4. Krāsu displejs intuitīvai un ērtai piekļuvei vēlamajiem iestatījumiem.
5. Hidromoduļa metāla korpuss.
6. 6 kW elektriskais sildītājs.
7. Cirkulācijas sūknis
8. Plūsmas mērītājs
9. Elektrības skaitītājs
10. Hidromoduļa kontrolleris
