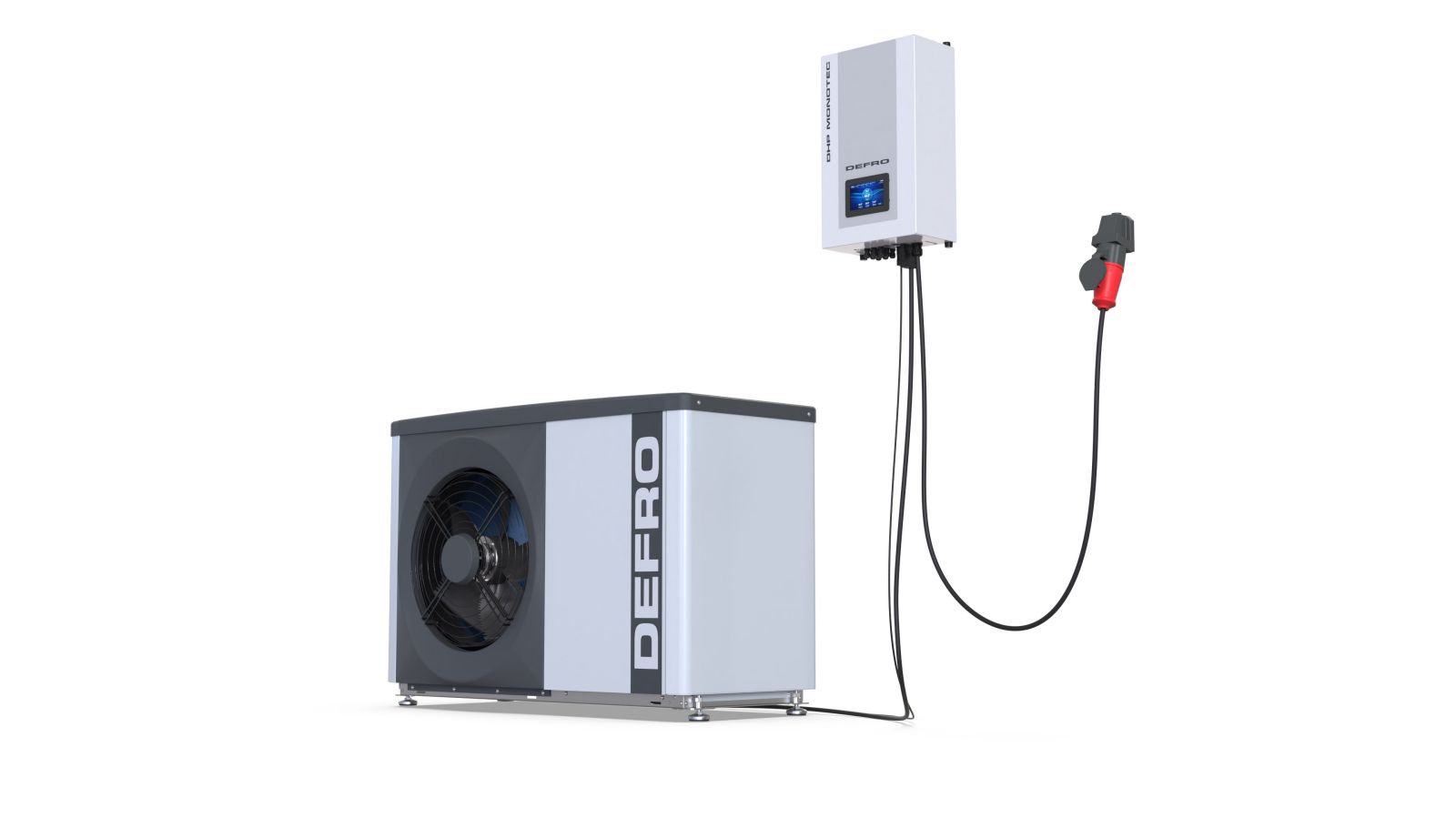

Polijas spraudsavienojuma siltumsūknis standarta aprīkojumā

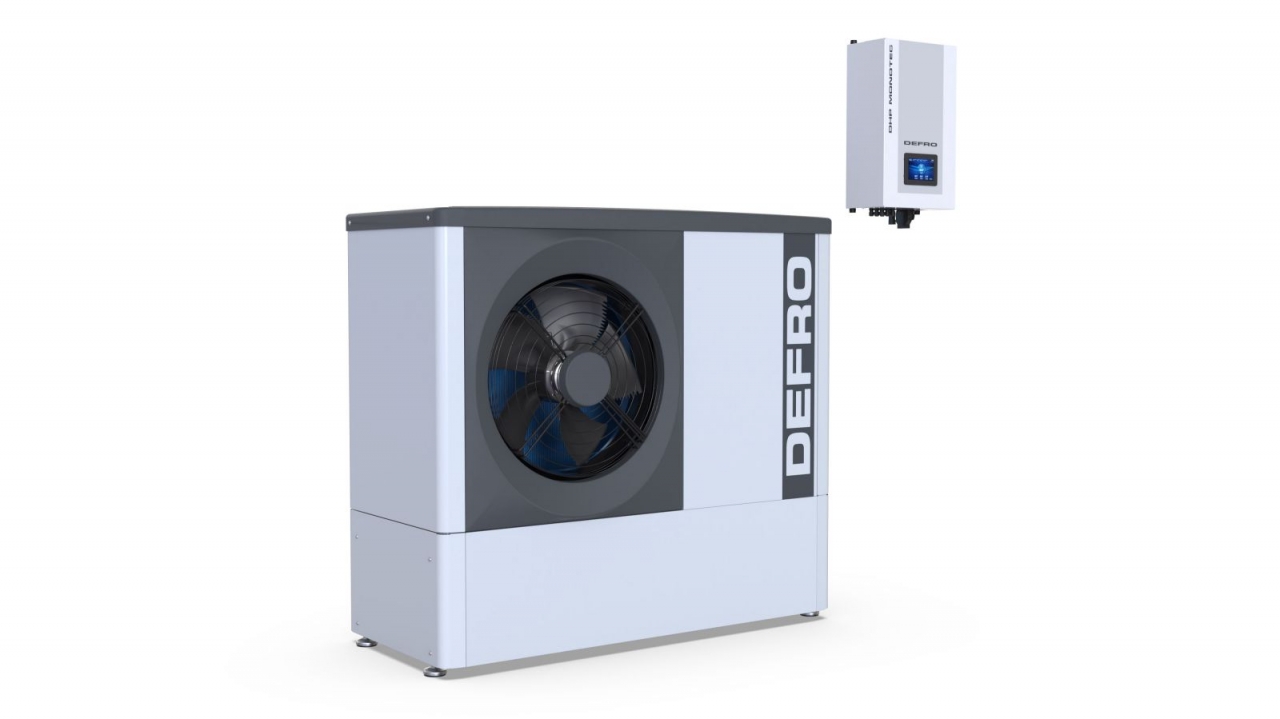

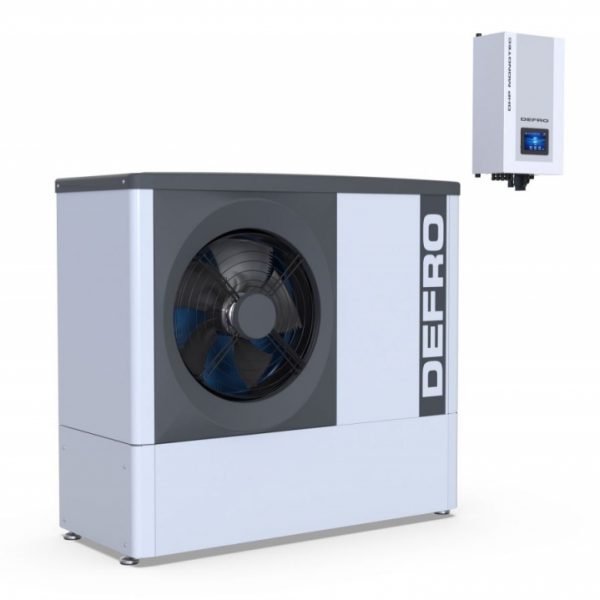

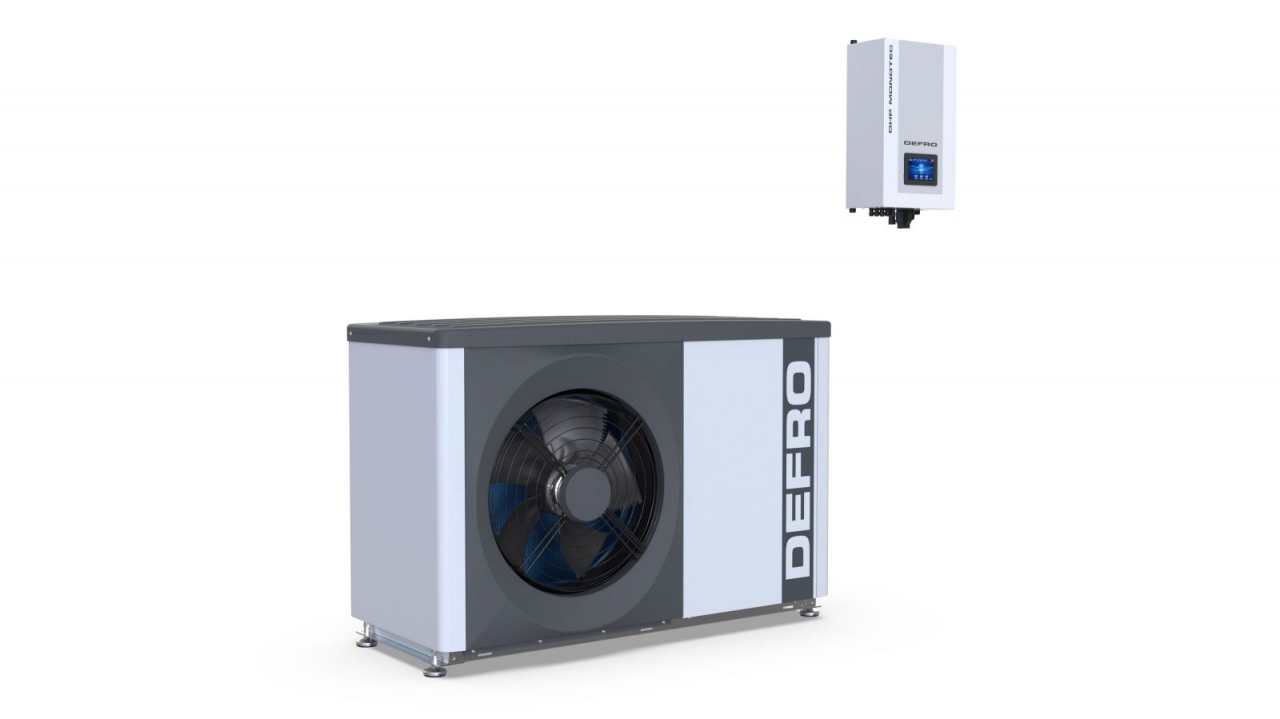

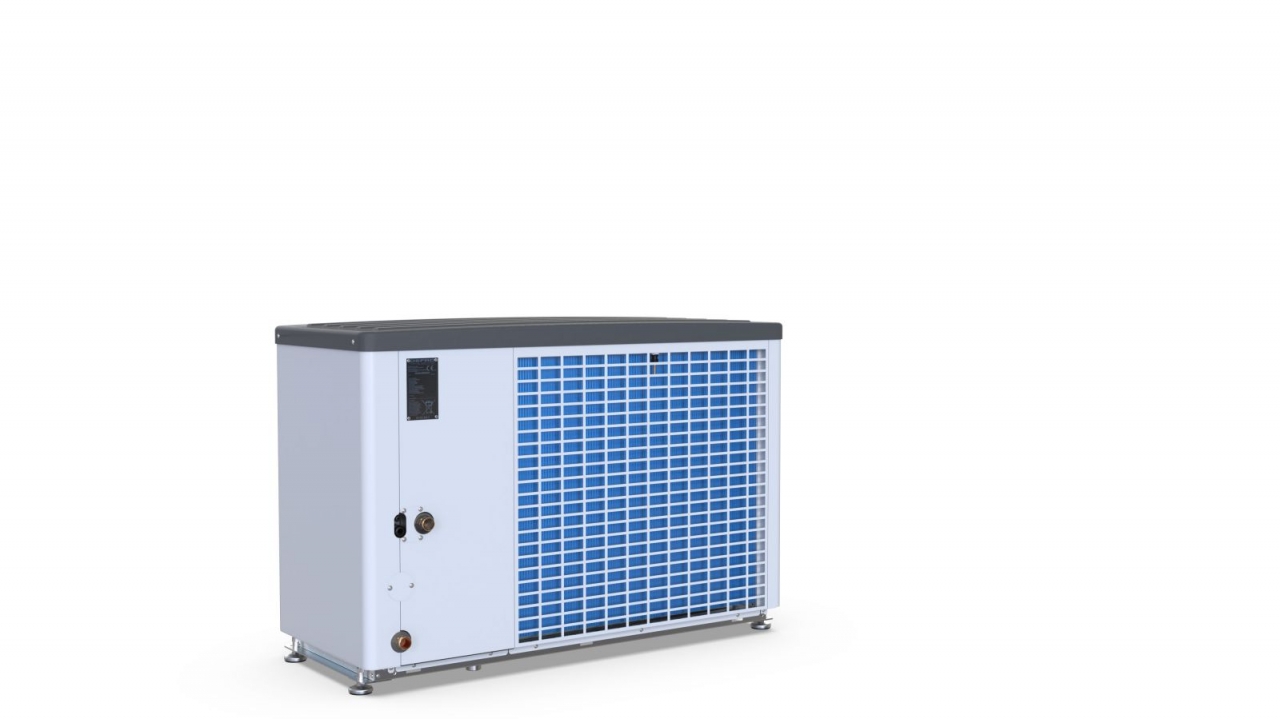

Defro DHP Monotec siltumsūknis ir gaiss-ūdens siltumsūknis ar monobloka konstrukciju. Tas nozīmē, ka visa saldēšanas sistēma atrodas vienā korpusā – āra blokā, kas uzstādīts ārpus ēkas. Lai atvieglotu sūkņa pievienošanu, tas ir aprīkots ar hidromoduli, kas uzstādīts ēkas iekšpusē, kurā atrodas kontrollieris, kas atbild par mezglu sadarbību un saziņu ar lietotāju.

Siltumsūknis DHP Monotec ir paredzēts, lai iegūtu siltumu no atmosfēras gaisa un nodotu to ēkai apkures vajadzībām.

Tas ir paredzēts ūdens sildīšanai centrālapkures sistēmā un sadzīves ūdens sildīšanai. DHP Monotec darbojas slēgtā apkures sistēmā, izmantojot izplešanās tvertni, kas kompensē spiediena izmaiņas apkures sistēmā, kas rodas no siltumnesēja (apkures ūdens) noteiktā tilpuma temperatūras svārstībām. Siltumsūknis vasaras laikā var strādāt kā kondicionētājs (reversīvais režīms), nodrošinot 18^oC-20^oC pasīvu dzesēšanu, padodot vēsu ūdeni siltās grīdas kontūrā.

Tehniskais zīmējums

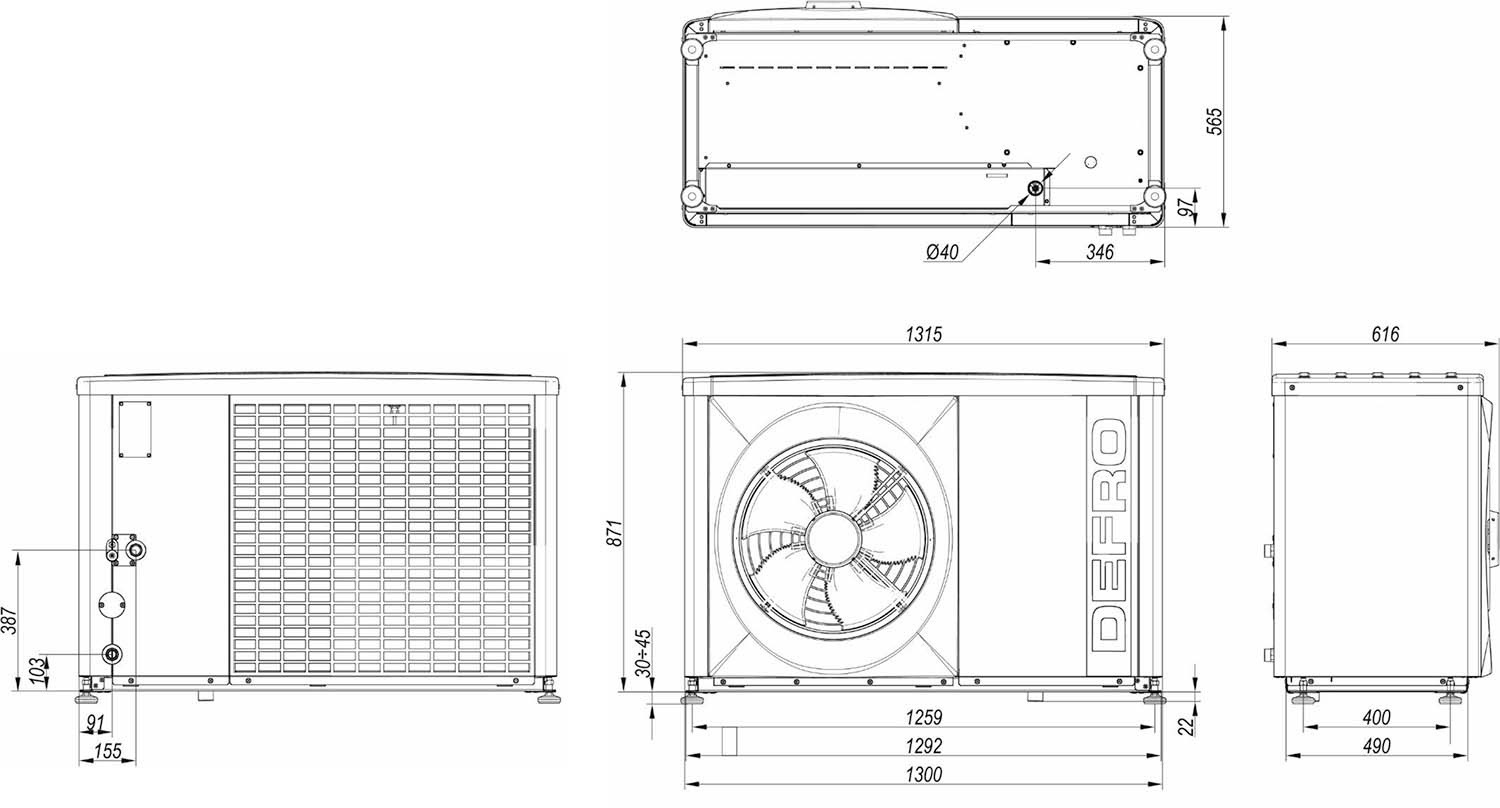

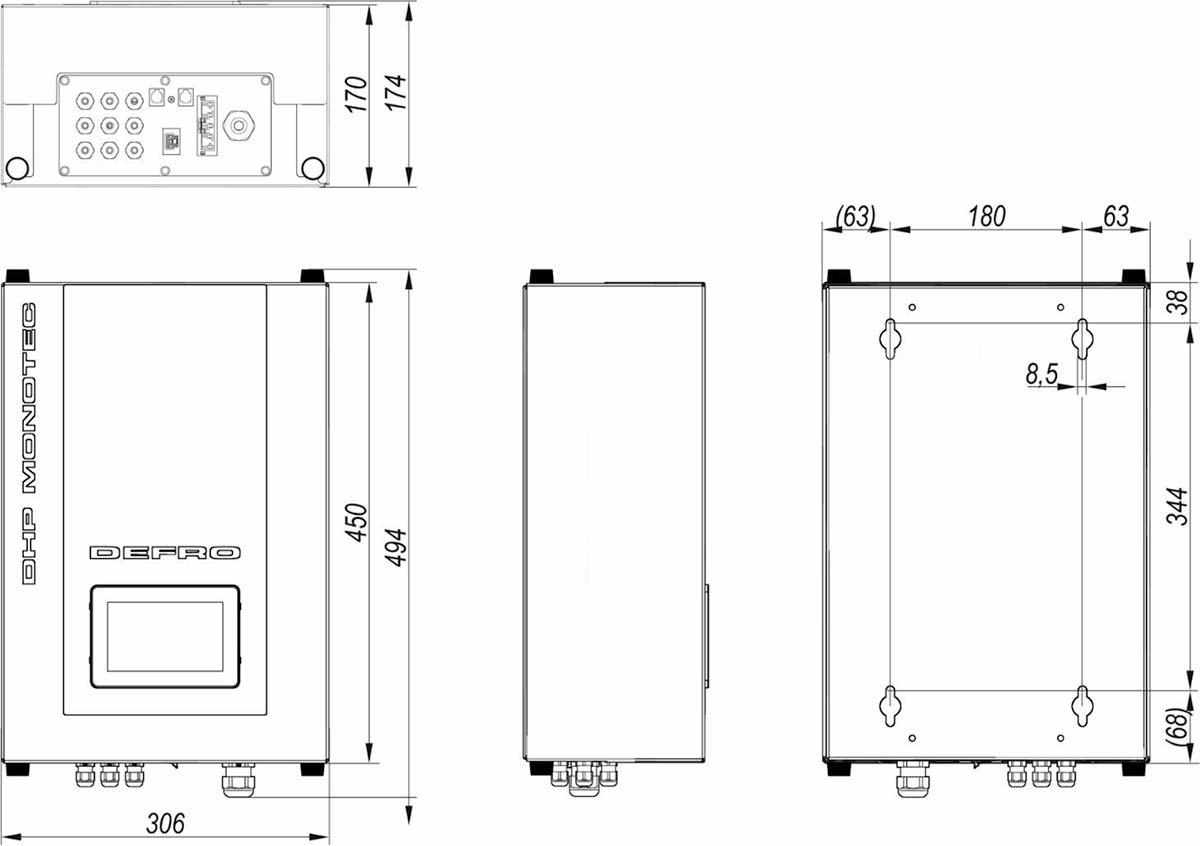

MONOTEC siltumsūkņa izmēri

Specifikācija

Tehnoloģija

Āra bloka DHP PREMIUM uzbūve

Atšifrējums:

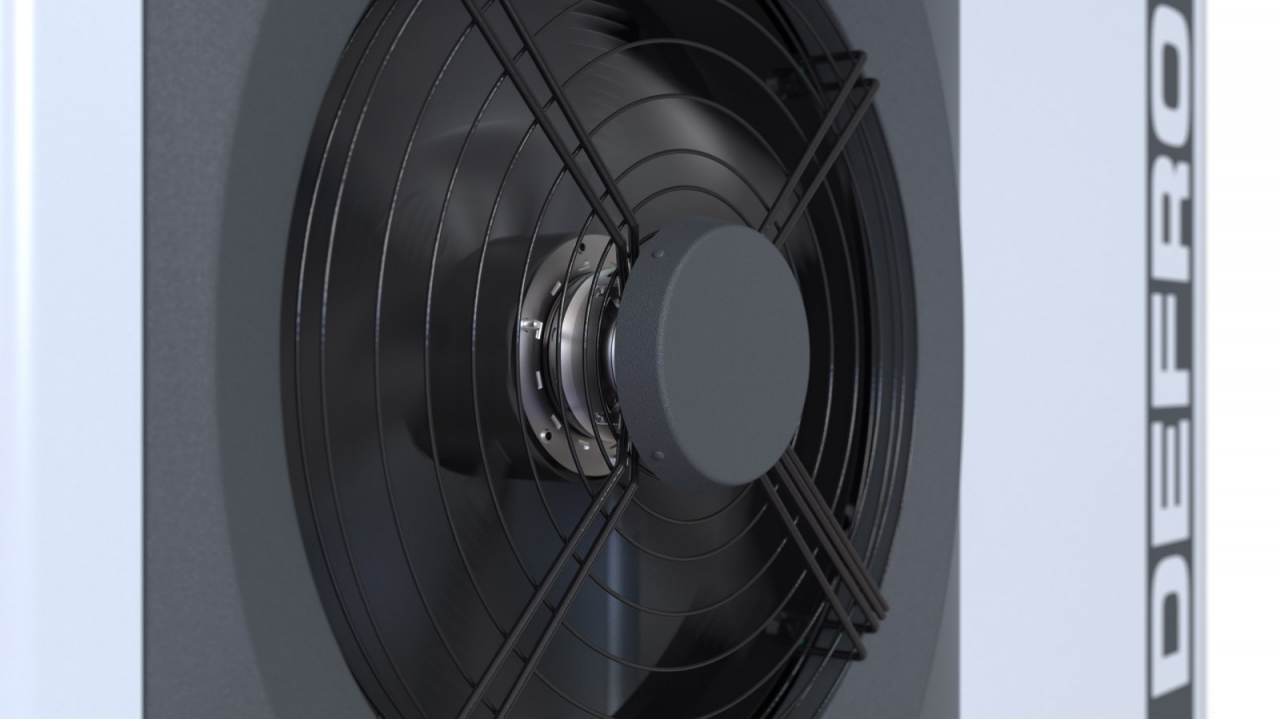

1. Ventilators — liek gaisam plūst cauri iztvaicētājam. Lai samazinātu troksni, ventilatora lāpstiņām galos ir izgriezumi, t.s “Pūces spalvas”.
2. Iztvaicētājs – Iztvaicētājs plākšņu siltummaiņa veidā ir paredzēts brīvas siltumenerģijas saņemšanai no plūstošā ārējā gaisa uz aukstumaģentu (R290 – propāns). Tas ir iespējams, pateicoties propāna fāzes maiņai no šķidruma uz gāzi zemā ārējā temperatūrā. Iztvaicējot zemspiediena aukstumaģentu, tas noņem siltumu no vides (atmosfēras gaisa) un tādējādi to atdzesē.
3. Scroll kompresors – No iztvaicētāja kompresors iesūc gāzveida aukstumnesēju. Tas palielina tā spiedienu, kas vienlaikus izraisa tā temperatūras paaugstināšanos. Kompresors ir uzstādīts uz īpašas “peldošās paplātes”, kas ir atdalīta no konstrukcijas ar vibrācijas slāpētājiem un ir termiski izolēta. DHP Premium izmanto augstākās klases Emerson Copeland Scroll kompresoru, kas paredzēts darbam ar R290 gāzi.
4. Kondensators – No kompresora karstā gāze plākšņu apmaiņas veidā plūst uz kondensatoru. Šeit siltums tiek pārnests no karstās gāzes uz apkures ūdeni. Kondensējošais propāns atdod siltumu, kas iepriekš savākts iztvaicētājā un kompresorā, apkures sistēmai.
5. Elektroniskais izplešanās vārsts – Pēc siltuma izkliedes kondensatorā atdzesētā šķidrā darba vide tiek novirzīta uz izplešanās vārstu. Šeit spiediens tiek pazemināts un temperatūra pazeminās vēl vairāk. Izplešanās vārsts kontrolē, lai iztvaicētājā sasniegtu optimālo aukstumaģenta daudzumu. DHP Premium izmantotais elektroniskais izplešanās vārsts sniedz vislielākās iespējas starp tirgū pieejamajiem risinājumiem. Pateicoties tam, ir iespējams iegūt salīdzinoši augstu COP visā darba temperatūru diapazonā.
6. Drošības vārsts – 2,5 bāru drošības vārsts ir uzstādīts pie kondensatora izejas ūdens pusē. Tas aizsargā sistēmu pret aukstumaģenta (propāna) iekļūšanu apkures lokā un papildus aizsargā plākšņu siltummaini pret bojājumiem ūdens sasalšanas gadījumā apkures lokā.
7. Dzesēšanas cikla regulators Kontrolleris, kas ir atbildīgs par dzesēšanas cikla darbību, ir novietots speciālā ārējā bloka kamerā.
8. Pilienu paplāte tiek izmantota, lai savāktu un iztukšotu iztvaicētāja atkausēšanas ūdeni. Tas ir izgatavots no nerūsējošā tērauda un ir termiski izolēts. Cauruļu sistēma ar siltu darba vidi ir aizsardzība pret sasalšanu. Tādējādi nav nepieciešams papildu elektriskais apkures kabelis. Iepriekš minētie elementi tika ievietoti korpusā, kas paredzēts darbam ekstremālos laika apstākļos. Lai stabilizētu darbu un maksimālu klusumu, konstrukcija ir izstrādāta un izgatavota no augstākās kvalitātes materiāliem. Korpuss ir skaņu izolēts un termiski izolēts. Balsti tika piestiprināti pie īpašiem montāžas profiliem, lai būtu iespējams precīzi nolīdzināt ierīci pat uz nelīdzenas zemes.

HB hidromodulis

1. Elektriskie savienojumi un sensori
2. Turpgaitas padeves pievienošana no āra bloka,
3. CH un karstā ūdens padeves pievienošana,
4. Krāsu displejs, kas nodrošina intuitīvu un vieglu piekļuvi vēlamajiem iestatījumiem,
5. Hidromoduļa metāla korpuss,
6. Cirkulācijas sūknis,
7. Plūsmas mērītājs,
8. Hidromoduļu kontrolleris.
